eROSITA startet zur Erkundung des Weltalls – Mit an Bord: Technologie von LT Ultra

Das Röntgenteleskop eROSITA (extended Roentgen Survey with an Imaging Telescope Array) ist am Samstag (13.07.2019) erfolgreich vom Weltraumbahnhof Baikonur(Kasachstan) um 13h31 deutscher Zeit gestartet. Ziel ist der Lagrangepunkt L2, ca. 1,5 Millionen km von der Erde Entfernt, wo sich die Gravitationseinflüsse von Sonne und Erde aufheben und „wirkliche Schwerelosigkeit„ herrscht. [1]

Die Mission: nichts Geringeres als die Geheimnisse um die „dunkler Energie“ zu lösen, die maßgeblich an der Expansion des Universums beteiligt sein soll. Der Himmel wird systematisch nach Galaxienhaufen, schwarzen Löchern und anderen Quellen großer Hitze abgesucht. Deren räumliche und zeitliche Verteilung wird hoffentlich ein tieferes Verständnis über die „dunkle Energie“ geben, die über die Hälfte des Universums ausmachen soll. [1,2,3]

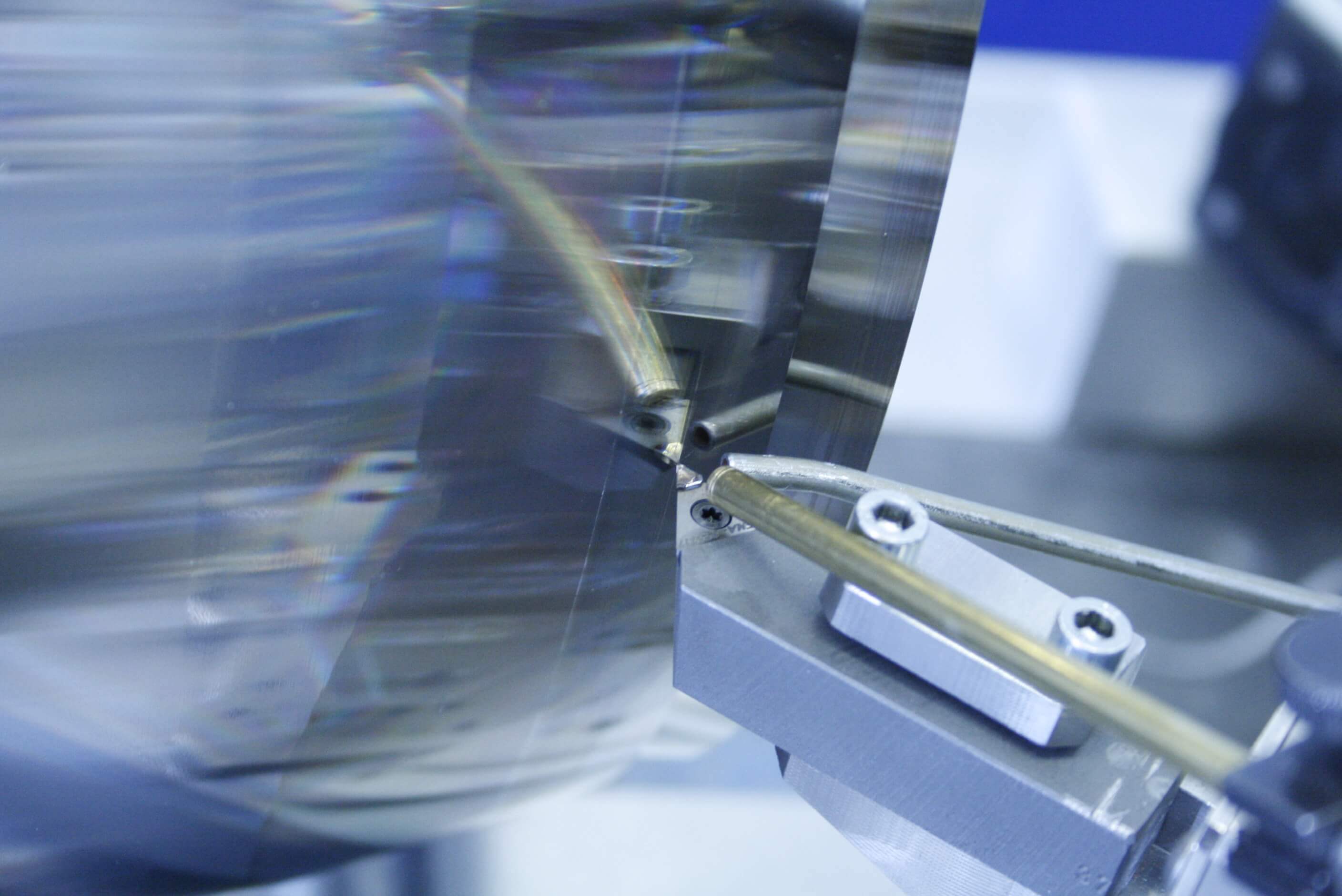

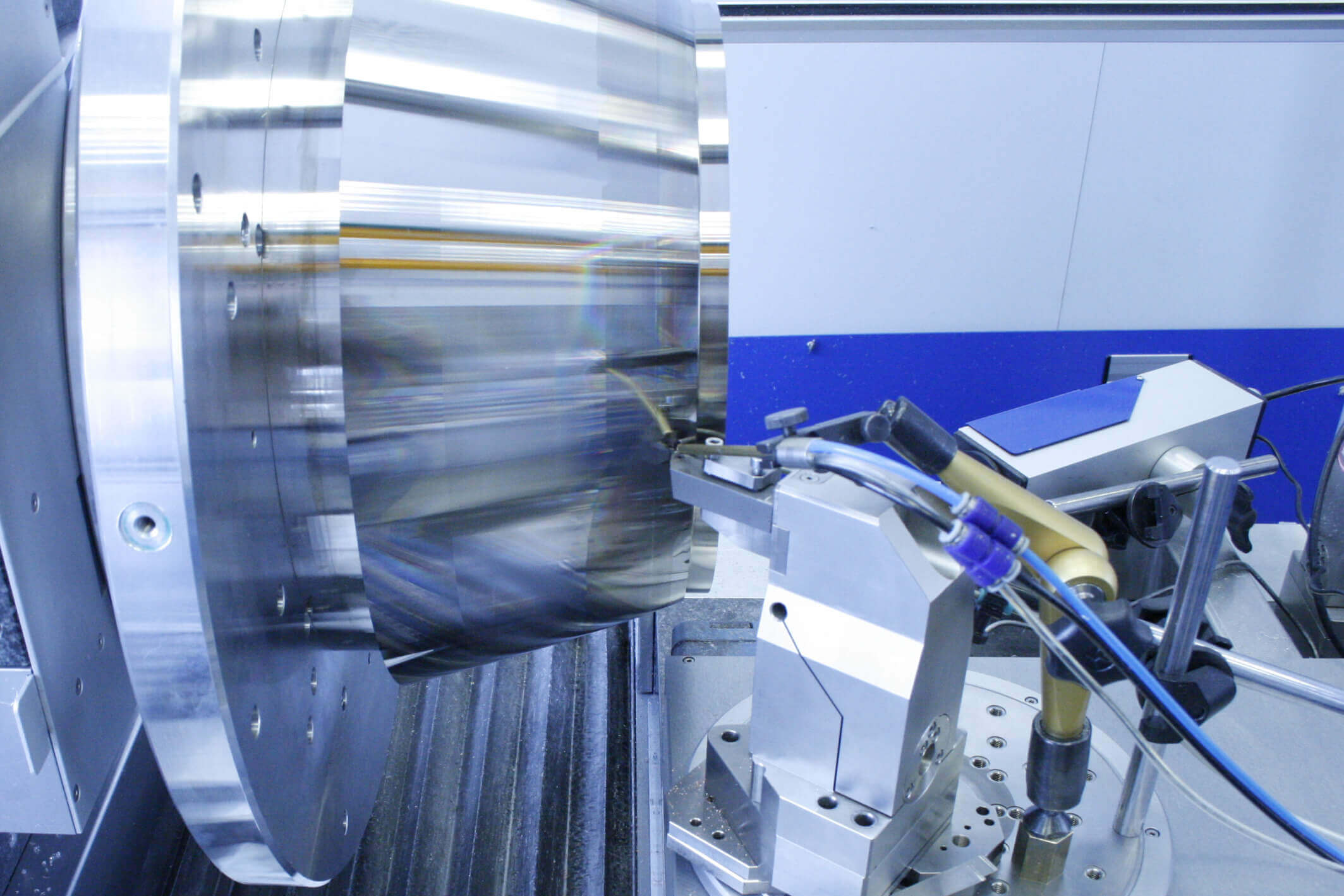

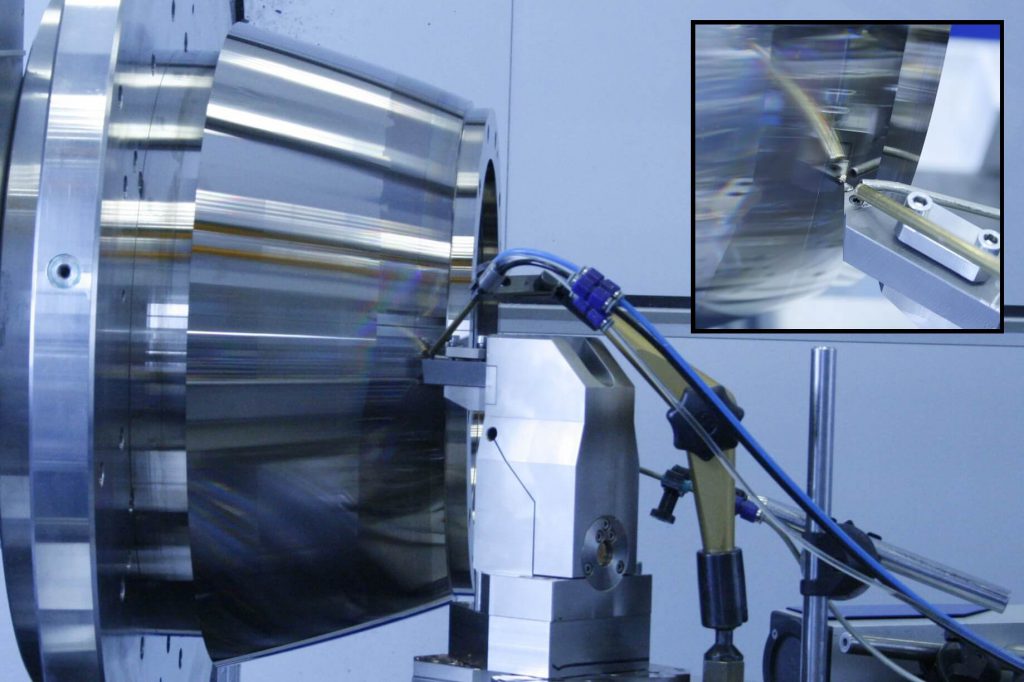

Kernstück der Mission sind die sieben Röntgenspiegelsysteme. Die Prototypen und die „Master“ für diese Spiegel, quasi die Kopiervorlage, wurden bereits seit 2009 von LT Ultra-Precision Technology gefertigt (Abb.1) und durch die Fa. Media Lario „veredelt“. Die Fertigung stellte das Team bei LT Ultra vor Herausforderungen, da Genauigkeit, Rauheit als auch die komplexe Geometrie mehr als Anspruchsvoll waren. Möglich war dies jedoch mit einer Ultrapräzisionsdrehmaschine (UP-Drehmaschine) vom Typ MTC 400. Im Anschluss schaffte es Media Lario die entstandenen Rauheitswerte (nach dem Diamantdrehen) weiter bis in den Angstrom-Bereich zu reduzieren und die Formfehler auf einen „fast perfekten“ Wert zu reduzieren. Die Auslegung der Optiken, die Replikation und die Integration erfolgten durch verschiedene Firmen und Forschungseinrichtungen in Deutschland und Europa. [3, 4, 5, 6]

“eROSITA’s Röntgenaugen sind die besten, die jemals auf einem Weltraumteleskop gestartet sind. Ihre einmalige Kombination aus Lichtsammelfläche, Gesichtsfeld und Auflösung machen sie circa 20-mal so empfindlich wie das deutsche Teleskop ROSAT …“ Zitat: Dr. Walther Pelzer, Vorstand DLR [7]

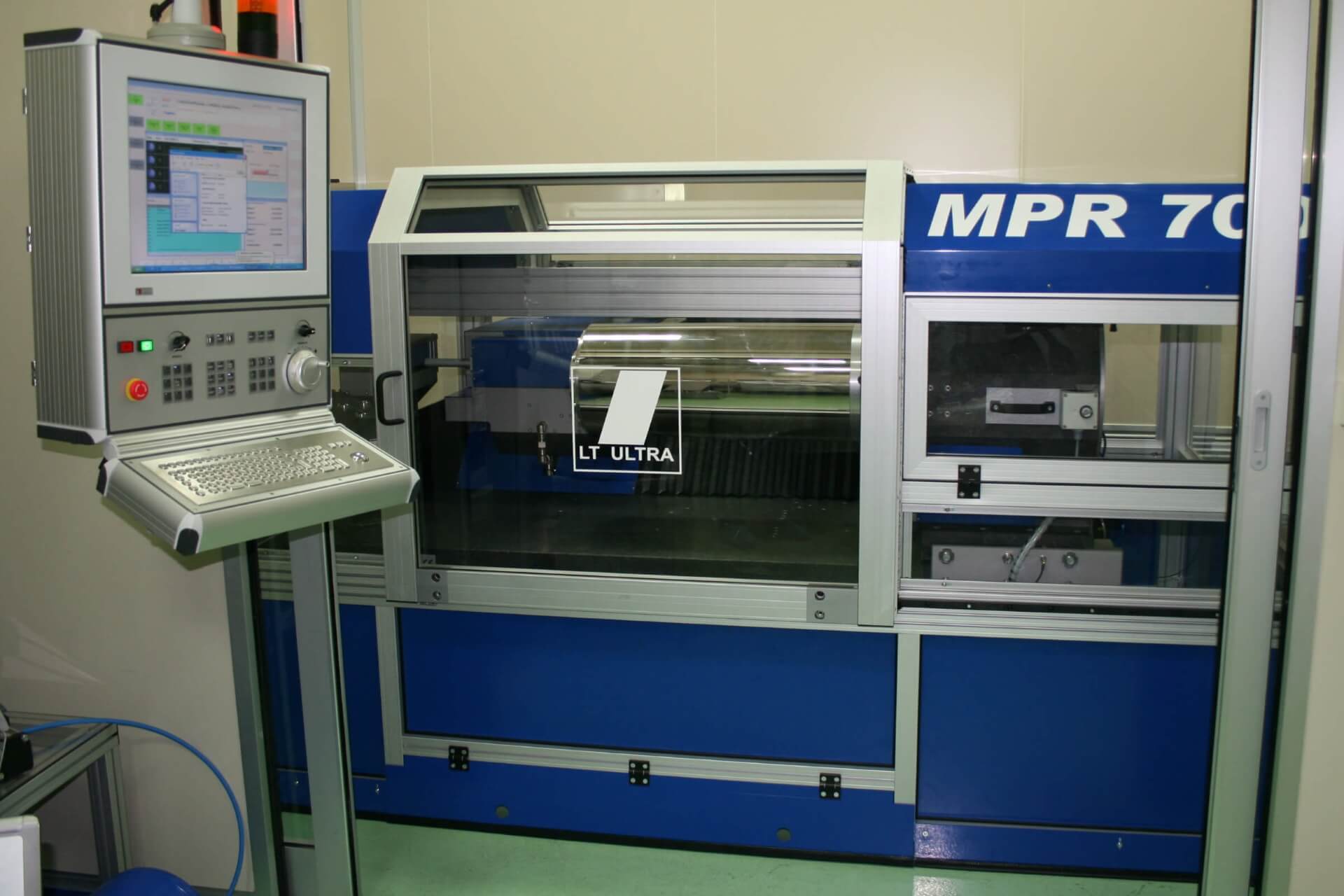

Die Vermessung der Optiken erfolgte auf dem Masterprofilo-meter MPR 700 (Mandrel Profilometer Rotondimeter) von LT Ultra (Abb. 2), das in Zusammenarbeit mit der Fa. Media Lario speziell für die Vermessung von Röntgenoptiken entwickelt wurde. Das bereits im Jahr 2010 in Betrieb genommene Freiformprofilometer sticht durch seine absolute Messgenauigkeit von < 100 nm über eine Länge von 700 mm bei einem Werkstückdurchmesser von 600 mm heraus. Die Positionierung erfolgt über zwei hochgenaue hydrostatische gelagerte Linearführungen mit Linearantrieben und einer luftgelagerten Rundachse mit Torqueantrieb, an der das Werkstück aufgenommen wird. Mit dem Aufbau werden Werkstücke mit bis zu 400 kg in höchster Genauigkeit vermessen. Während des Messvorgan-ges wird die Werkstückoberfläche kontaktlos mit einem hochgenauen chromatischen Sensor abgefahren. Die Sensordaten werden der Maschinensteuerung zugeführt um den Sensor nachzuführen. Somit lassen sich weitere potentiel-le Fehlerquellen eliminieren und das Werkstück kann in der Bewegung vermessen werden, ein „Anhalten“ zum Messen ist nicht erforderlich. [8]

Dr. Kurt Haskic – Forschung & Entwicklung.
22.07.2019
